節能減排污泥濃縮塔，包括塔體、隔板和控制閥，所述塔體的底部?jī)蓚?cè)分別設置有用于通入空氣的進氣口和用于排出濃縮污泥的出泥口;所述隔板傾斜設置在塔體的底部，且其較高的一端位于進氣口側，較低的一端位于出泥口側;所述隔板將塔體底部分隔成了兩個區域，位于進氣口側的為曝氣區，位于出泥口側的為污泥區;所述隔板較高的一端與塔體進氣口一側設有間隔，較低的一端與塔體底部、出泥口一側也設有間隔;所述出泥口設有螺旋泥水分離器，螺旋泥水分離器包括螺旋體和刮刷;本實用新型使得新加入的污泥能夠預先進行曝氣，避免污泥釋放磷，收集后的泥沙可以循環利用，節能減排。

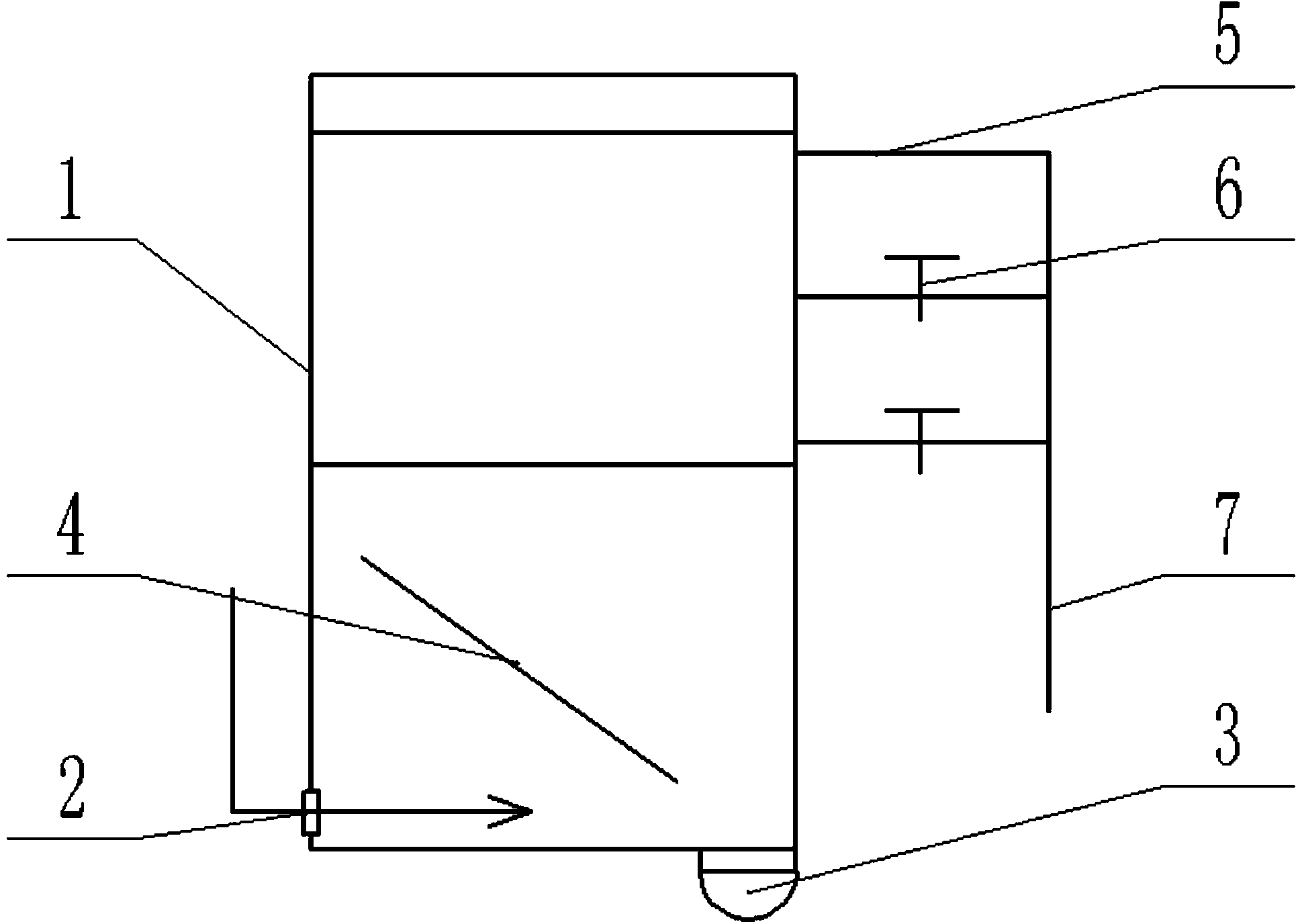

摘要附圖
1.一種節能減排污泥濃縮塔，包括塔體、隔板和控制閥，其特征在于，所述塔體的 底部?jī)蓚?cè)分別設置有用于通入空氣的進氣口和用于排出濃縮污泥的出泥口;所述隔板傾斜 設置在塔體的底部，且其較高的一端位于進氣口側，較低的一端位于出泥口側;所述隔板 將塔體底部分隔成了兩個區域，位于進氣口側的為曝氣區，位于出泥口側的為污泥區;所 述隔板較高的一端與塔體進氣口一側設有間隔，較低的一端與塔體底部、出泥口一側也設 有間隔;所述控制閥設置在塔體的上部，塔體連通排清液口;相鄰兩個控制閥之間相隔預 設距離;控制閥為自動控制閥;所述塔體的頂部設有溢流管;所述出泥口設有螺旋泥水分 離器，螺旋泥水分離器包括螺旋體和刮刷，所述螺旋體設置在U形槽內，U形槽與螺旋體 之間設置有襯板，出泥口由蓄水部和沉積部組成，沉積部由向內收攏的傾斜壁和弧形底部 構成，弧形底部呈U形與U形槽相配，弧形底部上設置有聚砂口，弧形底部向聚砂口傾斜， 聚砂口處于螺旋體底部，傾斜壁上緊貼設置有刮刷，刮刷通過出泥口側壁設置有操作把手， 出泥口側壁上設置有斜向滑槽。
2.根據權利要求1所述的節能減排污泥濃縮塔，其特征在于，所述刮刷為塑膠軟毛 刷。
3.根據權利要求1所述的節能減排污泥濃縮塔，其特征在于，所述塔體為橫截面為 “D”形的柱體。
一種節能減排污泥濃縮塔
本實用新型涉及節能減排領域，具體是一種節能減排污泥濃縮塔。
隨著農村城市化的發展，分散式生活污水引起的水源污染問題日益嚴重。在城鄉結合 帶，在農村或城市污水管網難以到達的區域，產生的生活污水一般是直接排入到河道中， 從而使河水污染越來越嚴重。城市污水經污水廠處理，污水達標排放后，留下的污泥含水 率大，通常需要對污泥進行濃干(濃縮和干化);現有的污泥濃縮塔，沉淀在塔體底部的濃 縮污泥會釋放出磷到上層清液中，影響到污水處理系統的除磷效果。
本實用新型的目的在于提供一種節能減排污泥濃縮塔，以解決上述背景技術中提出的 問題。
為實現上述目的，本實用新型提供如下技術方案：
一種節能減排污泥濃縮塔，包括塔體、隔板和控制閥，所述塔體的底部?jī)蓚?cè)分別設置 有用于通入空氣的進氣口和用于排出濃縮污泥的出泥口;所述隔板傾斜設置在塔體的底 部，且其較高的一端位于進氣口側，較低的一端位于出泥口側;所述隔板將塔體底部分隔 成了兩個區域，位于進氣口側的為曝氣區，位于出泥口側的為污泥區;所述隔板較高的一 端與塔體進氣口一側設有間隔，較低的一端與塔體底部、出泥口一側也設有間隔;所述控 制閥設置在塔體的上部，塔體連通排清液口;相鄰兩個控制閥之間相隔預設距離;控制閥 為自動控制閥;所述塔體的頂部設有溢流管;所述出泥口設有螺旋泥水分離器，螺旋泥水 分離器包括螺旋體和刮刷，所述螺旋體設置在U形槽內，U形槽與螺旋體之間設置有襯板， 出泥口由蓄水部和沉積部組成，沉積部由向內收攏的傾斜壁和弧形底部構成，弧形底部呈 U形與U形槽相配，弧形底部上設置有聚砂口，弧形底部向聚砂口傾斜，聚砂口處于螺旋 體底部，傾斜壁上緊貼設置有刮刷，刮刷通過出泥口側壁設置有操作把手，出泥口側壁上 設置有斜向滑槽。
進一步的，所述刮刷為塑膠軟毛刷。
進一步的，所述塔體為橫截面為“D”形的柱體。
與現有技術相比，本實用新型有效防止沉淀在塔體底部的濃縮污泥釋放磷到上層清液 中;還能夠進一步避免送入塔體的空氣在上升過程中影響污泥的沉淀;通過預曝氣槽可以 進一步使得進料的污泥不容易影響當前污泥的沉淀，并且可以使得新加入的污泥能夠預先 進行曝氣，進一步杜絕厭氧反應，避免污泥釋放磷;本實用新型有效的將塔體底部的泥沙 聚集到一起，便于螺旋體帶動泥沙脫水清理，給使用者帶來方便，收集后的泥沙可以循環 利用，節能減排。
